使用说明 EP1000电-气阀门定位器与调节罚配套使用把调节器输出的信号转换成驱动调节阀的气信号,克服填料函与阀杆的磨擦力,克服介质压差对调节阀阀芯不平衡力,提高阀门的动作速度,可实现分程控制(段幅信号)可改变阀的作用方式可控制非标准操作压力的各种类型气动执行机构。 技术参数 基本误差:±1%(单作用)±2%(双作用) 回 差:1%(单作用)2%(双作用) 死 区:0.4%(单作用)0.2%(双作用) 额定行程:0—(10—100)mm 0—(50°-90°)角行程(转角行程) 气源压力:0.14—0.55MPa 输出压力:0.02—0.5MPa 耗 气 量:单作用:450L/h 双作用:3600L/h 输入信号:4—20mA.DC 0—10mA.DC(可分程) 输出特性:线形 常规型:(等百分比非线形特殊型) 环境温度:-35-+80°C(本质安全型为-20-+60°C) 相对温度:5%-100% 防爆型式:隔爆型,本安型,普通型 输入阻抗:4-20mADC/300±10Ω(20℃时) 0- 10mADC/1000±30Ω (20℃时) 气源接口:M10×1联接铜管为φ6 电源接口:M22×1.5 外壳材料:铝合金 外型尺寸:203×160×105(mm) 重 量:2.8㎏

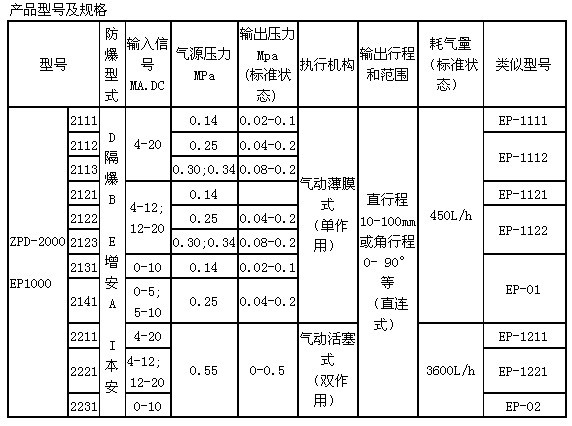

例:EP1111d:表示直行程单作用,配气动薄膜式输入信号:4-20mADC 输出压力0.02-0.1MPa的隔爆型定位器 1211i:表示双作用,配气动活塞式(气缸式)输入信号:4-20mADC 输出压力0-0.5MPa的本定型定位器
