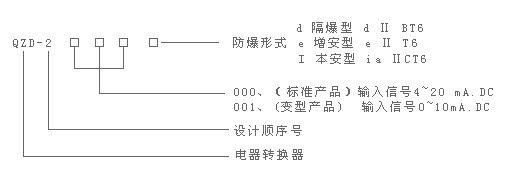

使用说明 QZD电—气转换器的功能是把调节器的输出信号转换成气信号。 其特点如下: ⒈具有复合的防爆功能; ⒉结构紧凑,精密可靠; ⒊调校简单; ⒋对各种气动执行机构都能方便安装。 技术参数 输入信号:4~20mA.DC 输出压力:0.02~0.1MPa(0.2~1.0kgf/c㎡) 阻 抗:300±10(信号4~20mA、1000±30信号0~10 mA) 气源压力:0.14 MPa(1.4 kgf/c㎡) 基本误差:≤±1%(输出压力范围的百分数) 回 差:≤1%(输出压力范围的百分数) 死 区:小于基本误差限绝对值的1/5 耗 气 量:<1000L/h(标准情况下耗气量) 环境温度:-35~+60℃(本质安全型为-20~+60℃) 绝缘电阻:≥20M 防爆型式:d.隔爆型 e.增安型 i.本安型 气缘接口:M10×1;联接铜管为φ6×1 电源接口:M22×1.5 外壳接口:铝合金 外形尺寸:203×160×105(mm) 重量:2.8㎏ 产品型号及规格

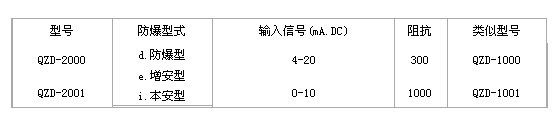

电气转换器规格基本对照表
定货时请写明:1.型号,2.气源压力,3. 输出压力,4.配减压器
