ZX型气动薄膜三通调节阀(ZXX/Q pneumatic valves)

产品说明：
   ZXX（Q）型气动簿膜三通高温调节阀采用贺筒型薄壁窗口形阀芯结构，不同于柱塞形阀芯的衬套导向。
配用多弹簧执行机构，具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、
液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二
路流出或是把两种流体经三通阀合并成一种流体的场合。
　　 本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。
适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。
产品特点：
   流对对阀芯作用方向都处于流开状态，故阀能稳定工作。
   除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
   执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
零件材料：
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
波纹膜片：丁晴橡胶夹增强涤纶织物
填 料：聚四氟乙烯，柔性石墨
膜 盖：A3
弹 簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
垫 片：橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

执行机构
型    式：多弹簧式薄膜执行机构
          ZP280B/K，ZP400B/K，ZP600B/K，
ZP1000B/K
阀 作 用：正作用，反作用
膜片材料：丁腈橡胶夹增强涤纶织物
弹簧量程：20～100KPa，40～200KPa  80～240KPa
供气压力：0.14～0.4MPa
信号接口：内螺纹M16×1.5（M10×1）
环境温度：-30℃～+70℃

附    件（根据要求配置）
定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其它

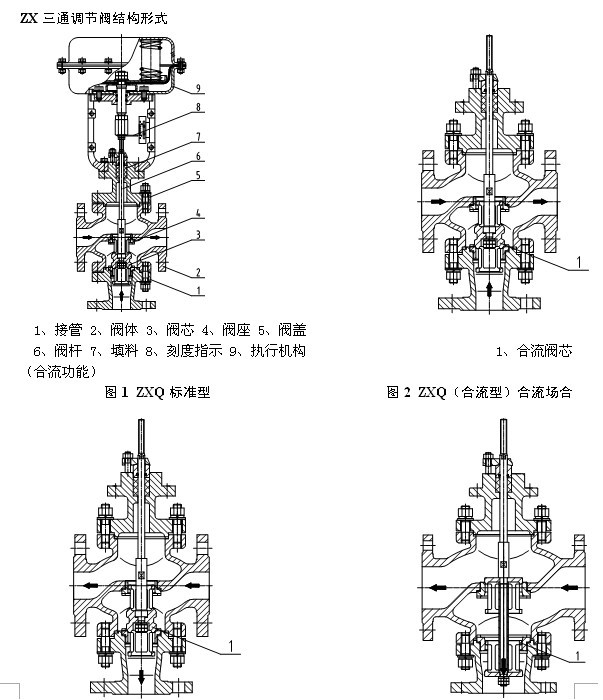

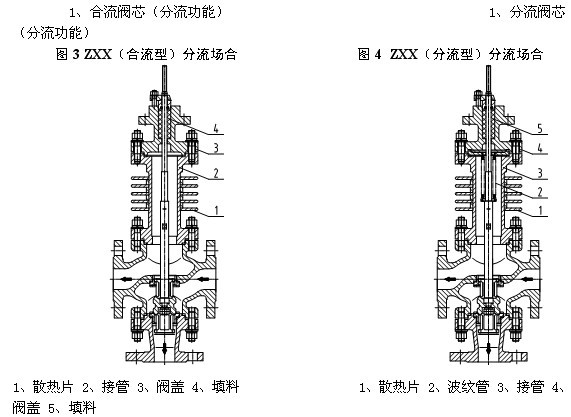

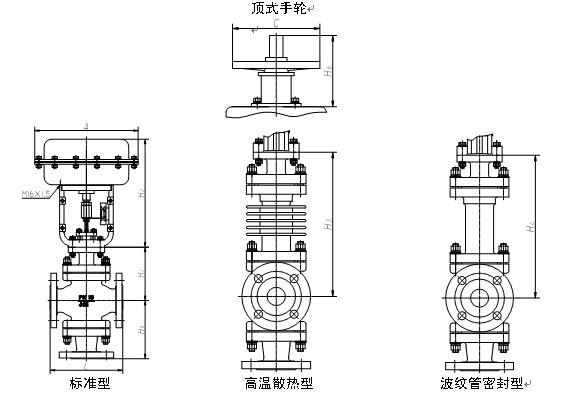

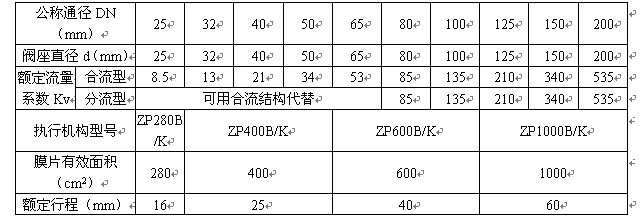

表1 Kv值和行程

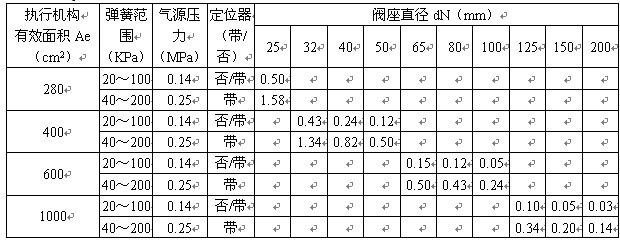

表2 允许压差

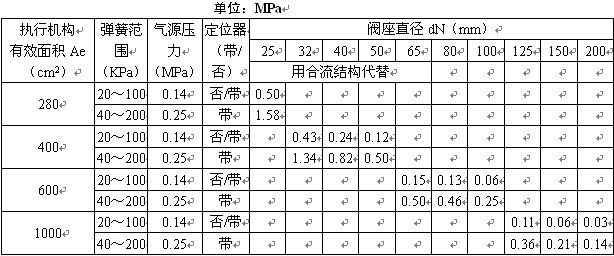

表2-2 ZXX（合流型/分流型）分流场合

注 1）对于ZXQ(X)W型三通波纹管密封调节阀，最大允许压差为1.0MPa，表中数据若数值小于1.0MPa则不变，若数值大于1.0MPa，则取值1.0MPa。
