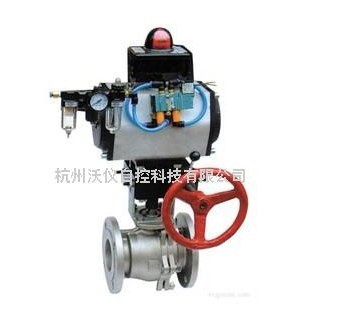

ZSHO气动活塞式切断球阀

使用说明
ZSHO型气动活塞式切断球阀(简称切断球阀),是气动单元组合仪表中的执行器产品,一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(-60~450℃)场合。广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启,以达到生产过程按一定程序进行。
    切断球阀主要由气动活塞式执行机构,切断型球阀、两部分组成。根据用户需要,也可在执行机构和切断阀之间配置手轮机构,其结构见图一。
    当气动执行机构接受到来自调节仪表的信号,带动阀杆、球芯作旋转运动,使阀由开(关)的位置转到关(开)的位置,达到对管道内介质流通、切断的控制。
产品特点
    阀体为整体结构,且没有下阀盖(只设底密封垫圈),阀芯设有上、下套导向,工作稳定; •阀座由螺纹套紧密贴合在阀芯上,压紧力及与阀芯相对位置可调整,确保阀座、阀芯紧密配合,减小泄漏量; •阀芯表面经磨削加工,部分或全部堆焊司太莱合金,增加表面硬度,提高使用寿命; •阀座由两种不同材质制作,能适应不同温度范围的需要。
主要零件材料
阀体为整体结构,且没有下阀盖(只设底密封垫圈),阀芯设有上、下套导向,工作稳定; •阀座由螺纹套紧密贴合在阀芯上,压紧力及与阀芯相对位置可调整,确保阀座、阀芯紧密配合,减小泄漏量; •阀芯表面经磨削加工,部分或全部堆焊司太莱合金,增加表面硬度,提高使用寿命; •阀座由两种不同材质制作,能适应不同温度范围的需要。

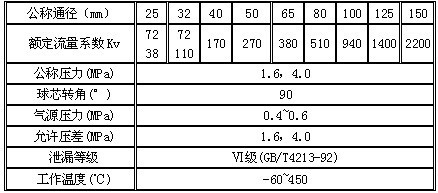

技术参数

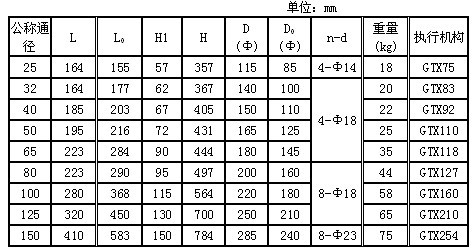

尺寸重量

连接标准
连接方式:法兰式(DN25~150)
法兰标准:铸钢法兰按GB9113-88(PN16、40)
阀体法兰密封面型式:PN16为凸面、PN40为凹面
注:以上连接尺寸为本厂标准配置。
